Passage de gaine pour portail coulissant : comment faire ?

Pourquoi anticiper le tracé de vos gaines électriques ?

Anticiper le tracé des gaines électriques avant de couler le béton évite des travaux de démolition coûteux. Cela garantit une installation sécurisée aux normes NF C 15-100, protège vos câbles contre l'humidité et assure le bon fonctionnement de votre motorisation, des photocellules et du gyrophare.

Le risque d'un chantier fait à la va-vite

Imaginez la scène. Le maçon vient de terminer votre magnifique seuil de portail. C'est lisse, c'est propre. Et là, le déclic : "Comment je fais passer le câble de la photocellule de l'autre côté ?". Si vous n'avez pas anticipé ce cheminement, vous allez devoir sortir la meuleuse pour faire une saignée dans votre béton tout neuf. Franchement, ça fend le cœur (et le portefeuille).

Anticiper, c'est la clé de la tranquillité. Un bon plan de câblage vous permet de repérer exactement par où l'électricité va arriver, et comment elle va se distribuer entre le moteur et vos différents accessoires.

La sécurité avant tout : parlons normes

Au-delà de l'aspect pratique, il y a une question de sécurité électrique. Enterrer des câbles ne s'improvise pas. En France, c'est la norme électrique NF C 15-100 qui dicte les règles du jeu. L'objectif ? Éviter qu'un coup de bêche malheureux ou qu'une infiltration d'eau ne transforme votre belle allée en danger public.

Travailler dans les règles de l'art, c'est protéger son installation des intempéries, des rongeurs (qui adorent grignoter les fils), et s'assurer que l'assurance vous couvrira en cas de pépin.

Quelles gaines choisir pour votre motorisation ?

Pour un portail coulissant, utilisez des gaines TPC annelées. La gaine rouge est obligatoire pour le courant fort en 230V. Prévoyez une gaine verte pour le courant faible comme un interphone. Pensez toujours à choisir un modèle avec tire-fil intégré pour simplifier le passage des câbles.

L'incontournable code couleur de l'électricien

Dans le monde merveilleux du BTP, on ne choisit pas la couleur de ses tuyaux pour faire joli. Le code couleur est une norme stricte qui permet, même dix ans plus tard, de savoir ce qui passe sous terre.

Pour votre automatisme de portail, vous allez croiser deux couleurs principales :

• La gaine rouge : Elle est réservée au courant fort. C'est par elle que transitera votre alimentation en 230 Volts depuis le tableau électrique de la maison jusqu'au moteur du portail.
• La gaine verte : Elle est dédiée au courant faible. C'est celle qu'il vous faut pour relier votre réseau de communication (interphone, visiophone, câble réseau RJ45).

Les diamètres recommandés pour ne pas forcer

Une erreur classique de débutant consiste à acheter des gaines trop fines. "C'est moins cher et ça prend moins de place", vous diront certains. Grave erreur ! Tirer un câble rigide dans une gaine trop étroite et coudée relève de la torture.

Voici un tableau récapitulatif simple pour faire les bons choix au magasin de bricolage :

L'astuce en or : Vérifiez toujours que la gaine que vous achetez possède un tire-fil en nylon à l'intérieur. Sans lui, bon courage pour faire traverser votre câble sur plusieurs mètres !

Comment réaliser le plan de câblage parfait ?

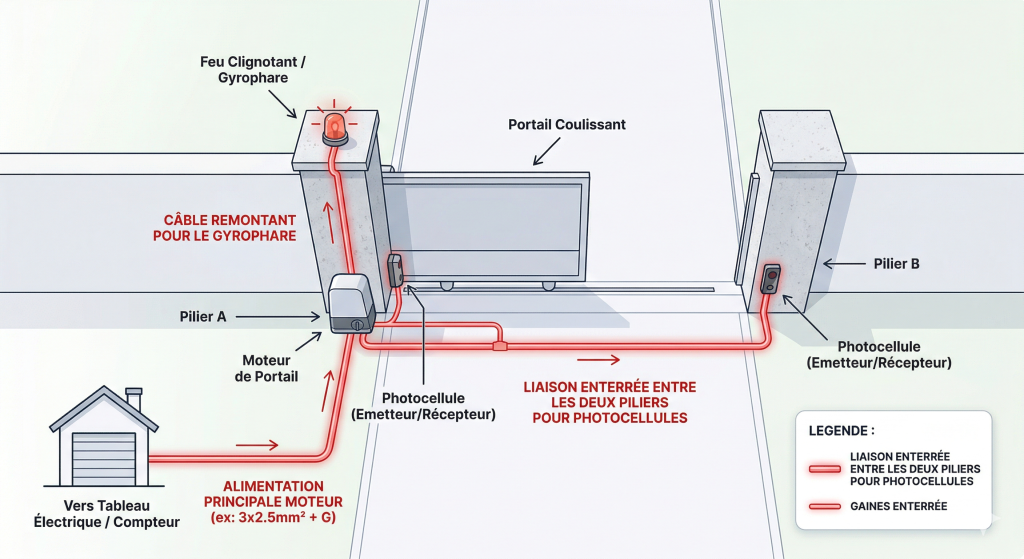

Pour un plan de câblage réussi, reliez d'abord votre tableau électrique au moteur principal en 230V. Prévoyez ensuite les liaisons indispensables depuis le bloc moteur vers les différents accessoires : une gaine vers chaque pilier pour vos photocellules, une pour le feu clignotant, et l'interphone.

Le moteur : le centre névralgique

Tout part du moteur. Dans le cas d'un portail coulissant, le bloc moteur est généralement situé d'un côté, légèrement en retrait du passage. C'est lui qui va recevoir l'énergie de la maison, et qui va ensuite la redistribuer aux accessoires.

Vous devez donc amener votre gaine rouge principale (venant de la maison) exactement à l'emplacement prévu pour le moteur. Laissez dépasser au moins 50 cm de gaine au-dessus du sol pour avoir du mou lors des branchements de la carte électronique.

Relier les accessoires de sécurité

C'est ici que ça se corse souvent pour les bricoleurs amateurs. Votre moteur a besoin de communiquer avec ses périphériques. Voici ce qu'il faut préparer avant de couler le seuil :

• Les photocellules (les fameux "yeux" du portail) : Il en faut une sur chaque pilier, face à face. Vous devez donc faire partir une gaine depuis le moteur vers le pilier le plus proche, ET une autre gaine qui traverse toute la largeur du seuil pour rejoindre le pilier opposé.
• Le feu clignotant (gyrophare) : Il avertit les piétons que votre portail s'ouvre. Il se place en haut d'un pilier. Prévoyez une gaine qui part du moteur et qui remonte à l'intérieur (ou le long) du pilier de votre choix.
• L'organe de commande : Si vous installez un clavier à code ou un sélecteur à clé à l'extérieur, il lui faudra aussi sa propre petite gaine (souvent un diamètre 20 mm suffit amplement) reliée au moteur.

Où positionner les gaines dans la fondation et le ferraillage ?

Les gaines électriques doivent cheminer au beau milieu du ferraillage de votre semelle en béton. Fixez-les très solidement aux fers tors avec des colliers de serrage en plastique pour éviter qu'elles ne remontent à la surface lors du coulage. Laissez dépasser vingt centimètres de gaine.

L'art de la tranchée bien faite

Pour le trajet entre votre maison et le portail, il faut creuser. Et pas qu'un peu ! La norme impose des profondeurs précises pour protéger vos installations des chocs ou du gel.

• Sous une zone carrossable (là où les voitures roulent), la tranchée doit faire 85 cm de profondeur.
• Sous une zone non carrossable (un bout de pelouse par exemple), 50 cm suffisent.

N'oubliez pas le petit filet magique : le grillage avertisseur. Il doit être placé environ 20 cm au-dessus de vos gaines. Si un jour quelqu'un creuse avec une pelleteuse, il tombera sur ce grillage rouge et saura qu'il y a du courant en dessous avant de tout arracher.

La fixation sur l'armature métallique (le ferraillage)

Nous y voilà, le cœur du sujet pour votre seuil. Votre fondation de portail coulissant va accueillir une structure en ferraille (souvent une semelle symétrique ou des fers tors). C'est la colonne vertébrale de votre béton.

C'est à l'intérieur de cette cage métallique que vos gaines doivent voyager d'un bout à l'autre du seuil (notamment pour relier la photocellule opposée).

Attention danger : Le béton, c'est lourd. Très lourd. Lors du coulage, la pression peut écraser vos gaines si elles sont mal placées, ou pire, les faire flotter et remonter à la surface du seuil.

• Placez les gaines bien au centre de l'armature.
• Attachez-les tous les 30 centimètres avec des colliers Rilsan (colliers de serrage en plastique) ou du fil à ligaturer. Elles ne doivent plus bouger d'un millimètre.
• Protégez les extrémités ! Mettez un bout de ruban adhésif (chatterton) ou un bouchon sur le bout des gaines qui dépassent pour éviter que de la laitance de béton ne s'y infiltre.

Un chantier maîtrisé pour un automatisme durable

La clé d'une installation réussie réside dans l'anticipation. Une fois le béton coulé, rattraper une erreur demande énormément d'énergie. En respectant le code couleur, en choisissant les bons diamètres et en fixant solidement vos parcours dans le ferraillage, vous vous épargnez des heures de galère.

Prenez votre temps. Vous avez maintenant toutes les cartes en main pour réussir votre passage de gaine pour portail coulissant.

Foire aux questions (FAQ)

Quelle profondeur pour la tranchée d'un portail électrique ?

Pour respecter la norme, la tranchée doit faire 85 cm de profondeur si des véhicules roulent au-dessus (allée carrossable). Si la tranchée passe sous une zone non carrossable comme une pelouse, une profondeur de 50 cm est tolérée. N'oubliez pas d'y insérer un grillage avertisseur rouge 20 cm au-dessus des gaines.

Peut-on passer plusieurs câbles dans la même gaine ?

Oui, mais sous certaines conditions strictes ! Vous pouvez passer plusieurs câbles dans une seule gaine à condition qu'ils soient de même nature (tous du courant fort, ou tous du courant faible). Il est formellement interdit de faire cohabiter un câble d'alimentation 230V et un câble d'interphone dans le même fourreau pour des raisons d'interférences et de sécurité.

Comment déboucher une gaine écrasée dans le béton ?

C'est la hantise de tout bricoleur. Si le béton a légèrement pincé la gaine, essayez d'utiliser une aiguille d'électricien enduite de lubrifiant jaune spécifique (type Yellow). Vous pouvez aussi utiliser la technique de l'aspirateur : accrochez un petit bout de sac plastique à une ficelle légère et aspirez depuis l'autre bout de la gaine. Si la gaine est totalement écrasée, il faudra malheureusement percer ou réaliser une saignée en surface.
